O desenho técnico, também conhecido como desenho ou design industrial, não tem uma grande conotação artística, mas requer conhecimento e competências gráficas precisas.
Os desenhistas técnicos são essenciais para vários setores relacionados com a engenharia. Mas são profissionais que passam muitas vezes despercebidos, e cujo papel tão essencial no nosso dia a dia, é muitas vezes ignorado ou desconhecido. Se lhe perguntássemos agora, seria capaz de nos dizer quais são as funções de um desenhador industrial? Ou quais são as competências ou formação necessárias para trabalhar na área? Ou até mesmo mais simples, quais são as especificidades e os padrões do desenho técnico?
Se a resposta é não, não se preocupe! No final deste artigo, será capaz de responder a tudo isso e muito mais! Continue a ler para descobrir este ramo desconhecido de diferentes formas de desenho, bem como as muitas facetas desta profissão para representar no papel os planos imaginados por um arquiteto, engenheiro ou outro profissional.
Quer aprender a desenhar? Então faça um curso de desenho pela Superprof!

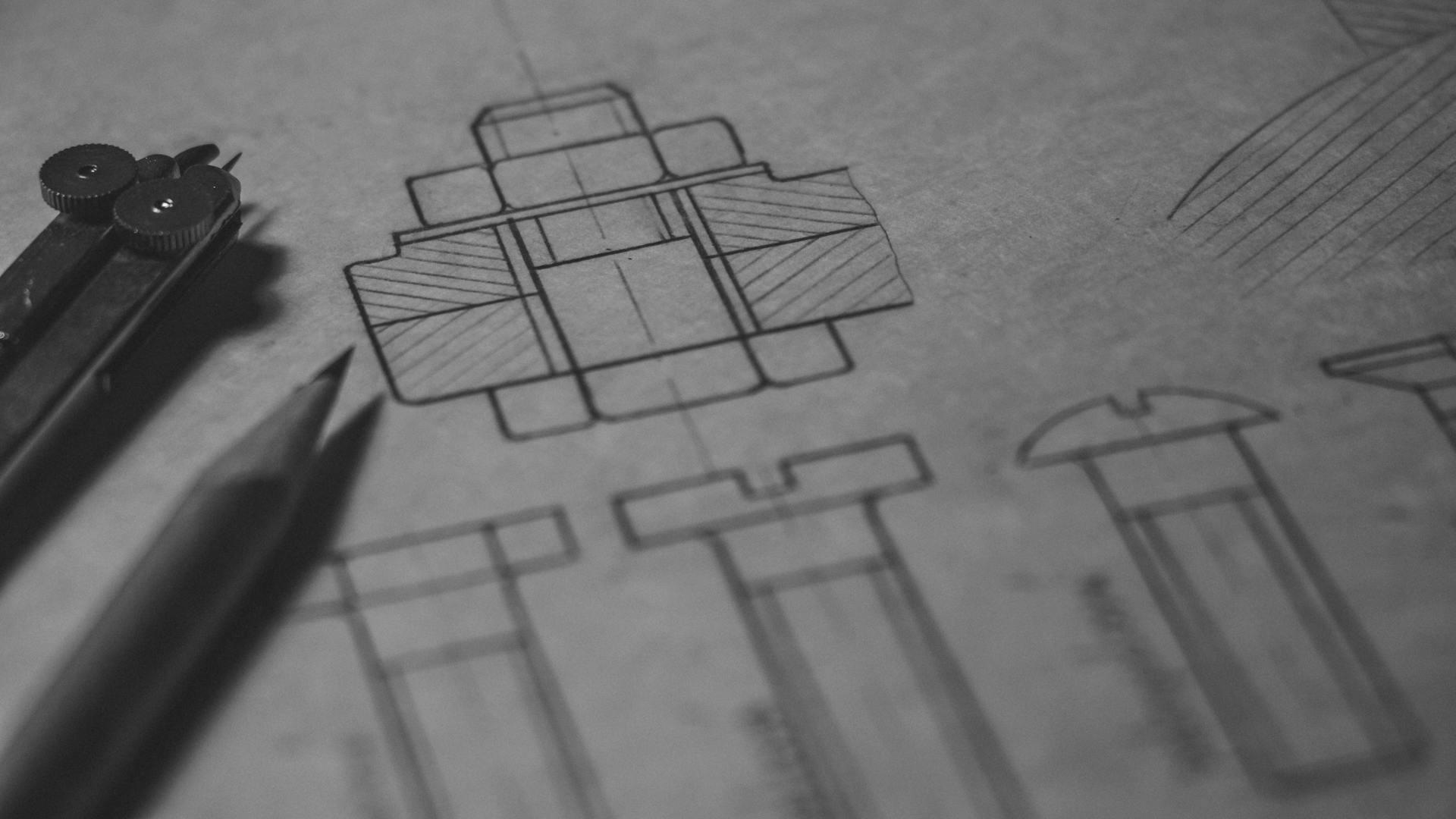

Desenho industrial ou desenho técnico: o que é?
Em primeiro lugar, o que é exatamente o desenho técnico? De forma muito simples, consiste em representar elementos, produtos, edifícios, peças industriais, planos, etc., de forma precisa de acordo com as suas várias visualizações. Uma disciplina muito longe da imprensa de desenho, por exemplo!
Se anteriormente era feito manualmente numa tabela de desenho, hoje em dia o desenhista deixou o quadrado e a bússola. Trabalha principalmente em computador com software DAC (Desenho Assistido por Computador) ou CAD (Computer Aided Design) e 3D Studio Max.
O desenho técnico tem vários interesses:
- A representação formal e descritiva de um conceito, para garantir que está em conformidade com o que o designer imaginou;
- A comunicação técnica de dados para os negócios envolvidos na realização dos projetos (planos, princípio de operação, design geral...).
O desenho técnico pode ser utilizado em engenharia mecânica, civil, elétrica, e também eletrónica. É essencial para a realização de um protótipo pelas equipas de engenheiros responsáveis pela criação!
O design industrial tem em consideração todos os elementos das especificações dadas ao desenhista. As informações transmitidas dizem respeito às dimensões dos elementos, à sua forma ou aos materiais utilizados. Ao desenhar esboços e diagramas, o desenhista também participa na verificação da confiabilidade do projeto, da análise de risco, e ainda dos custos de produção.
Esta é uma profissão predominantemente masculina, já que apenas 23% desenhistas são mulheres.
Seja para a criação de um produto industrial ou a realização de um projeto arquitetónico, o desenho (de caricaturas?) técnico é o primeiro passo que anuncia a realização de um conceito. É, por isso, utilizado em vários setores de atividade, como:
- Automóveis;
- Aeronaves;
- Construção mecânica;
- Móveis;
- High-tech;
- Arquitetura.
O profissional está no centro do processo de design do produto. São os seus desenhos que possibilitam o vínculo entre o designer e o fabricante. Por isso, tem sempre que trabalhar em equipa com os engenheiros encarregados!
Que tal fazer um curso de desenho online ou curso de ilustração?
A história e as evoluções do design industrial
Para saber de onde vem o desenho técnico, devemos voltar ao século XV! Em particular, ao grande artista Leonardo da Vinci! Foi ele que começou a combinar o interesse científico com as competências artísticas: as artes visuais tornaram-se plataformas para representar ciência e inovação.
Portanto, foi necessário aguardar até ao período do Renascimento para que a perspetiva em três dimensões fizesse o seu aparecimento. Os artistas da época perceberam que os objetos pareciam menores à medida que a distância com o observador aumentava. E o pintor holandês Jan Van Eyck começou a utilizar o reflexo da luz para produzir representações cada vez mais realistas.
Mas foi durante o tempo da revolução industrial, que tudo acelerou para o desenho técnico!
As invenções industriais e agrícolas multiplicaram-se a um ritmo frenético, o que deu origem à necessidade de produzir desenhos de máquinas muito mais precisos e complexos. Pela primeira vez, vemos o termo "design industrial" a ser utilizado, e a técnica a passar a ser parte da maioria das indústrias mecânicas.
Com o passar dos anos, desenhar em papel deu lugar ao desenho através de softwares, como LibreCad, CAD ou 3D Studio Max. A maior vantagem deste tipo de software é permitir que o designer faça os seus modelos em qualquer eixo com apenas o rato do computador!
Os diferentes tipos de desenhos industriais
O designer industrial tem a missão de realizar vários tipos de desenho. Existem muitas categorias de desenho técnico, basta encontrar aquele de que realmente gosta!
Mas para poder escolher, deixamos aqui uma explicação mais detalhada das diversas categorias em que podem ser classificados:
- O esboço: este é o primeiro passo de um projeto. Normalmente feito à mão, permanece aproximativo, mas dá uma primeira ideia do conceito. É útil durante a fase inicial de conceção. Obviamente, encontramos o esboço em outras disciplinas, como o desenho da observação;
- O esquema: é um desenho padronizado, feito a partir de símbolos que permitem representar rapidamente as funções e características de um produto, de forma simplificada;
- O desenho geral: é um desenho de escala que representa o projeto como um todo, de forma não esquemática. É usado na primeira fase e destaca as soluções escolhidas;
- O desenho da definição: apresenta o produto completo e engloba todos os seus componentes e funções. É um documento útil quando o designer apresenta o projeto a um fabricante;
- O desenho de fabrico: feito a partir dos desenhos de definição, fornece indicações úteis e essenciais para o fabrico e corte dos elementos que compõem o produto final;
- O desenho de detalhes: são zooms de determinada parte do produto. Ao detalhar um elemento específico do todo, o designer pode, com esses detalhes, esclarecer um ponto particular. O desenho de detalhe é muitas vezes complementar ao desenho de fabrico para produção.
Quais são os padrões do design industrial?
O design industrial tem que cumprir certos padrões específicos. Deve ser claro para todos e facilmente compreensível. Terá, portanto, que estar sempre conformidade com padrões normalizados. As normas em Portugal são determinadas por Comissões Técnicas de Normalização (CT), mas também podem ter que se reger por uma outra norma ISO (International Organization for Standardization) ou por normas da União Europeia. Isto significa que pode encontrar três tipos de normas a seguir:
- NP (Norma Portuguesa);
- NP EN (Norma Portuguesa influenciada por uma outra Norma Europeia);
- NP EN ISO (Norma Portuguesa influenciada por uma outra Norma Europeia, que por sua vez foi influenciada por uma Norma Internacional).
Como pode comprovar, é uma profissão onde o rigor na forma é indispensável. Entre os padrões que regem o design industrial, existem vários pontos importantes.
Escalas e formatos
Dependendo da finalidade do desenho técnico, nem sempre é possível representá-lo em tamanho real. Usamos escalas para reduzir ou ampliar o modelo para representá-lo numa folha.
Os formatos também são padronizados. Existem 5 formatos:
- A4: 210 x 297mm;
- A3: 420 x 297mm;
- A2: 420 x 594mm;
- A1: 840 x 594mm;
- A0: 840 x 1188mm.
As dobras também não são ao acaso. As folhas devem sempre ser dobradas para caber numa pasta de tamanho A4. Ao dobrar, deve ter cuidado para que o cabeçalho esteja sempre visível, sem ter que desdobrar a folha. Isto facilita o arquivamento de documentos.
O cabeçalho
É um quadro que inclui uma série de informações obrigatórias sobre o desenho. Entre os elementos indicados estão:
- O nome da peça;
- A escala aplicada;
- O nome do designer e da empresa;
- O modo de projeção (europeu ou americano);
- A data;
- O formato do desenho.
As dimensões da ficha também estão claramente definidas, assim como a sua posição na folha. Tradicionalmente, encontra-se no canto inferior direito do desenho. Dependendo dos métodos de classificação, a posição pode variar.
O objetivo da ficha é, de facto, ser capaz de identificar o conteúdo de um desenho sem ter que o desdobrar.
Os traços dos desenhos industriais também deve ser regidos pelos padrões precisos definidos pela norma, mas as opções são:
- Traços grossos;
- Traços finos;
- Traços muito finos;
- Traços interrompidos;
- Traços inteiros;
- Traços mistos.
Esta variedade de recursos permite ao designer fornecer informações específicas sobre os elementos representados. Os traços interrompidos representam, por exemplo, os elementos ocultos e as linhas finas são tomadas novamente para a cotação.
As visualizações
As visualizações estão no centro do trabalho do desenhista. O desenhista-projetor representa o objeto graças a diferentes visualizações, permitindo uma apresentação completa do objeto de todos os ângulos.
O desenho pode, portanto, representar 6 visualizações distintas: frente, parte traseira, esquerda, direita, superior e inferior. O layout também é definido com precisão. E existem duas convenções: americana e europeia.
De acordo com a Convenção Europeia, os pontos de vista são posicionados tendo em conta o sistema de projeção. Concretamente, consideramos que quando encaramos o lado direito de um objeto, a visão que temos é projetada à esquerda. Vamos, portanto, representar a visão direita à esquerda do desenho. Num desenho técnico deste tipo, encontraremos:
- A visualização superior representada sob a frente;
- A visualização à esquerda mostra a direita da vista frontal;
- A visualização inferior representada acima da vista frontal;
- A visualização traseira na extremidade direita do desenho, ao lado da vista esquerda.
Os desenhadores em aulas de desenho (e o que você deve saber sobre ele!) também devem fazer representações em 3D com perspetivas e cortar planos conforme necessário.
Que material utilizar para aprender design industrial?
Quer fazer um desenho 2D, objetos 3D ou modelagem 3D, mas não sabe por onde começar? Nós ajudamos a adquirir o seu primeiro material para ser um verdadeiro designer industrial!
Lembre-se que existem duas formas de produzir um desenho técnico: através de um suporte de papel ou através de um meio digital. Para fazer uma maquete digital ou planos de execução em papel, vai precisar de equipamentos distintos, por isso tenha sempre em conta os seus objetivos pessoais.
Se quer conseguir o detalhe a precisão necessários nesta área, deve adquirir:
Superfície de trabalho
- Mesa de desenho: uma base rígida e plana onde o papel é fixado para a execução do desenho. As pranchetas podem ser inclináveis, de forma a ter uma posição de trabalho mais ergonómica;
- Papel de desenho: a escolha do papel adequado, com gramagem e textura apropriadas, é crucial para a durabilidade e a apresentação profissional do desenho.
Instrumentos de desenho
- Lápis e lapiseiras: utilizados para traçar linhas e esboços. Disponíveis em várias graduações de dureza (por exemplo, 2H, HB, 2B), permitem variações na intensidade e espessura dos traços;
- Borracha: empregada para corrigir erros e remover traços indesejados. As borrachas macias são ideais para lápis, enquanto as mais duras são indicadas para canetas e tintas;
- Canetas: ferramentas de precisão para traços definitivos, linhas uniformes e de diversas espessuras.
Instrumentos de medição
- Régua: fundamental para medir distâncias e traçar linhas retas. As réguas de metal são preferíveis devido à sua durabilidade e precisão;
- Esquadros: instrumentos que auxiliam a traçar ângulos específicos, como 30°, 45°, 60° e 90°;
- Transferidor: utilizado para medir e traçar ângulos com precisão;
- Compasso: essencial para desenhar circunferências e arcos com medidas exatas;
- Escalímetro: uma régua com várias escalas, permite a conversão de medidas reais para proporções reduzidas no papel, facilitando a leitura e a elaboração de desenhos em escala.
Acessórios auxiliares
- Gabaritos (escantilhões): placas com recortes de formas geométricas, símbolos e outras figuras padronizadas, que permitem traçar elementos repetitivos;
- Réguas de Burmester (curvas francesas): instrumentos com bordas curvas variadas, utilizados para desenhar curvas não circulares com precisão;
- Papel vegetal: transparente e resistente, é empregado para a elaboração de cópias e sobreposições, que facilitam a revisão e a comparação de diferentes etapas dos planos;
Outros acessórios
- Tinta: utilizada em canetas técnicas de desenho para traços permanentes e de alta qualidade;
- Estilete: ferramenta para cortes precisos de papel e ajustes finos em materiais.
- Tubo para desenhos: um cilindro utilizado para armazenar e transportar desenhos sem os danificar, mantendo-os enrolados e protegidos;
- Portfólio: pasta plana que permite o transporte de desenhos sem os dobrar e preservar a sua integridade.
Existem muitos kits de iniciantes práticos para adquirir todo o equipamento necessário para fazer o seu primeiro desenho industrial!
No que diz respeito ao desenho digital, a tarefa não é a mesma. Primeiro, certifique-se que possui um bom computador com boa memória RAM para funcionar de forma rápida e eficiente. Também é possível adquirir alguns tablets digitais, como os da marca Apple, que são ideais para desenhar em casa.
Que softwares utilizar para desenhar em tablet ou computador?
Com o avanço da tecnologia, hoje em dia já existe uma variedade de softwares especializados que os profissionais da área podem utilizar para criar projetos precisos e detalhados.
FreeCAD
O FreeCAD é um software de código aberto destinado à modelagem paramétrica 3D. É especialmente útil para engenheiros e designers que querem criar modelos detalhados e modificáveis. A sua natureza open-source permite que os utilizadores personalizem e expandam as suas funcionalidades conforme as suas necessidades específicas. O FreeCAD suporta uma variedade de formatos de arquivo, facilitando a integração com outros softwares e fluxos de trabalho.
SketchUp
O SketchUp é conhecido pela sua interface intuitiva e facilidade de uso, tornando-o popular entre designers e entusiastas. Originalmente desenvolvido pela @Last Software e posteriormente adquirido pela Trimble Navigation, o SketchUp possui várias ferramentas para criar modelos 3D de forma rápida e eficiente. É amplamente utilizado em arquitetura para a elaboração de maquetes eletrónicas e estudos volumétricos. Além disso, o SketchUp possui uma versão gratuita, o SketchUp Make, adequada para uso pessoal e educacional.
SolidWorks
O SolidWorks é um software de modelagem 3D paramétrica muito utilizado na engenharia mecânica e no design de produtos. Desenvolvido pela Dassault Systèmes, o SolidWorks permite criar peças, montagens e desenhos técnicos detalhados. As suas ferramentas facilitam a simulação de movimentos, análise de resistência dos materiais e a verificação de interferências, garantindo que os planos correspondem aos requisitos técnicos antes do fabrico.
AutoCAD
O AutoCAD, desenvolvido pela Autodesk, é um dos softwares mais reconhecidos e amplamente utilizados no ramo do desenho técnico.
Lançado em 1982, o AutoCAD possui ferramentas para a criação de desenhos em 2D e modelagens em 3D, e é essencial para arquitetos, engenheiros e designers. As suas funcionalidades permitem a elaboração de plantas, cortes, vistas e modelos tridimensionais com alta precisão.
Além disso, o AutoCAD suporta a personalização através de linguagens de programação como AutoLISP e Visual Basic, o que permite automatizar tarefas e criar de comandos personalizados.
CATIA
Também desenvolvido pela Dassault Systèmes, o CATIA é uma plataforma abrangente que oferece soluções para design, engenharia e manufatura. É especialmente popular nas indústrias automotora e aeroespacial devido à sua capacidade de lidar com trabalhos complexos e de grande escala. O CATIA permite a colaboração entre várias equipas, integrando diversas disciplinas num único ambiente de trabalho.
Revit
O Revit, outro produto da Autodesk, é uma ferramenta específica para Building Information Modeling (BIM). Ao contrário de softwares CAD tradicionais, o Revit permite a criação de modelos 3D inteligentes que incorporam informações detalhadas sobre os componentes do edifício. Isto facilita a coordenação entre arquitetos, engenheiros e construtores, garantindo que todas as áreas estão alinhadas durante todo o ciclo de vida do projeto.
Inventor
Também da Autodesk, o Inventor é focado no design mecânico 3D e na criação de protótipos digitais. Tem ferramentas para modelagem paramétrica, simulação e documentação de projetos, o que permite que os engenheiros desenvolvam produtos complexos com eficiência. O Inventor integra-se facilmente com outros softwares da Autodesk, facilitando a colaboração e a transferência de dados entre diversas plataformas.
Aveva E3D
O Aveva E3D é uma solução avançada para design e estrutura de plantas industriais. Combina modelagem 3D com ferramentas de gestão de dados, o que permite que as equipas colaborem de forma eficaz em planos complexos. O Aveva E3D suporta a integração com outras ferramentas e sistemas, facilitando a coordenação entre as várias áreas disciplinas e a gestão eficiente de projetos industriais.
A escolha do software que vai utilizar depende das necessidades específicas de cada projeto e da área de atuação do profissional.
Enquanto o AutoCAD oferece versatilidade para diversas disciplinas, ferramentas como o SolidWorks e o CATIA são mais indicadas para as áreas de engenharia mecânica e design industrial. Já o Revit destaca-se no setor de arquitetura e construção civil pela sua abordagem BIM. Mas a familiaridade com todas estas ferramentas e a compreensão das suas funcionalidades específicas pode ser uma grande vantagem no mercado de trabalho, por isso tente conhecer o máximo possível!
E se precisar de ajuda, não hesite em procurar por um professor da Superprof que o possa ajudar!
